Oscylacyjne silniki hydrauliczne: jak działają i gdzie się je stosuje?

W układach hydraulicznych konwersja mocy płynu na ruch mechaniczny jest kluczowym krokiem w celu osiągnięcia wydajnej pracy sprzętu. Podczas gdy tradycyjne silniki hydrauliczne są przeznaczone głównie do ciągłego ruchu obrotowego,Oscylacyjne silniki hydraulicznezapewniają inne rozwiązanie, przekształcając energię hydrauliczną w kontrolowany ruch obrotowy tam i z powrotem.

Ze względu na zwartą konstrukcję, wysoki moment obrotowy i precyzyjną kontrolę ruchu, oscylacyjne silniki hydrauliczne są szeroko stosowane w automatyce przemysłowej, maszynach budowlanych, sprzęcie do transportu materiałów, systemach morskich i innych zastosowaniach wymagających obrotu o ograniczonym kącie.

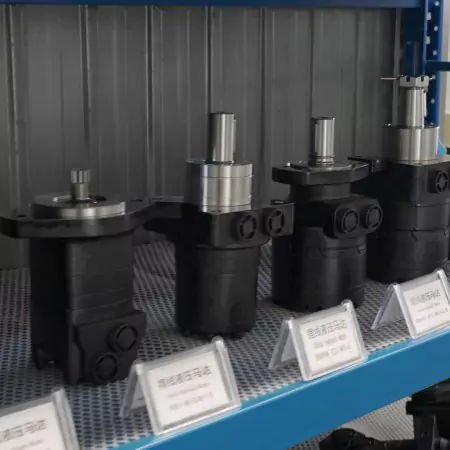

Co to jest oscylacyjny silnik hydrauliczny?

Jakiśoscylacyjny silnik hydraulicznyto siłownik hydrauliczny, który przekształca płyn hydrauliczny pod ciśnieniem w ruch kątowy w określonym zakresie obrotu.

W przeciwieństwie do konwencjonalnych silników hydraulicznych, które obracają się w sposób ciągły w jednym kierunku, oscylacyjny silnik hydrauliczny wytwarza powtarzalny ruch wahadłowy pomiędzy dwoma ustawionymi kątami.

Podstawowy proces pracy to:

Dopływa olej hydrauliczny → Ciśnienie działa na elementy wewnętrzne → Wytwarzana jest siła mechaniczna → Wał wyjściowy obraca się w przód i w tył

Kąt obrotu można zazwyczaj dostosować do wymagań aplikacji, np. 90°, 180° lub w innym określonym zakresie.

Jak działa oscylacyjny silnik hydrauliczny?

Zasada działania polega na przekształceniu ciśnienia hydraulicznego w moment obrotowy poprzez wewnętrzne struktury mechaniczne.

Gdy olej hydrauliczny pod ciśnieniem dostanie się na jedną stronę komory silnika, wypycha wewnętrzne elementy, tworząc siłę obrotową. Kiedy zmienia się kierunek przepływu oleju, wał wyjściowy cofa się w przeciwnym kierunku.

Główne elementy robocze obejmują zwykle:

Cylinder hydrauliczny lub komora

Mechanizm wirnikowy lub łopatkowy

Wał wyjściowy

System uszczelniający

Struktura mieszkaniowa

Kontrolując kierunek i ciśnienie przepływu hydraulicznego, silnik może osiągnąć dokładny ruch oscylacyjny.

Kluczowe zalety oscylacyjnych silników hydraulicznych

1. Wysoki moment obrotowy w kompaktowej konstrukcji

Jedną z głównych zalet oscylacyjnych silników hydraulicznych jest ich zdolność do generowania wysokiego momentu obrotowego przy zachowaniu stosunkowo niewielkich rozmiarów.

Dzięki temu nadają się do zastosowań, w których przestrzeń montażowa jest ograniczona, ale wymagana jest duża siła obrotowa.

Typowe przykłady obejmują:

Systemy obsługi zaworów

Sprzęt robotyczny

Maszyny przemysłowe

Układy kierownicze

2. Precyzyjna kontrola położenia kątowego

Wiele zastosowań przemysłowych wymaga kontrolowanego ruchu, a nie ciągłego obrotu.

Oscylacyjne silniki hydrauliczne pozwalają inżynierom zdefiniować:

Kąt obrotu

Szybkość ruchu

Częstotliwość robocza

Wyjściowy moment obrotowy

Dzięki temu nadają się do systemów automatyki wymagających powtarzalnego pozycjonowania.

3. Płynna praca i niezawodne działanie

Układy hydrauliczne w naturalny sposób zapewniają wysoką gęstość mocy i płynne przenoszenie siły.

W porównaniu z niektórymi siłownikami elektrycznymi, oscylacyjne silniki hydrauliczne mogą dobrze działać w środowiskach o dużym obciążeniu, w których występują duże obciążenia, wibracje lub trudne warunki.

4. Nadaje się do zastosowań o dużej wytrzymałości

Ponieważ hydrauliczne układy napędowe mogą generować znaczną siłę, do wymagających zastosowań przemysłowych często wybiera się oscylacyjne silniki hydrauliczne.

Mogą skutecznie działać pod:

Warunki dużego obciążenia

Częste cykle pracy

Środowiska zewnętrzne

Zakurzone lub wymagające warunki

Oscylacyjny silnik hydrauliczny a tradycyjny silnik hydrauliczny

Typowe typy oscylacyjnych silników hydraulicznych

Oscylacyjny silnik hydrauliczny typu łopatkowego

Konstrukcje łopatkowe wykorzystują ciśnienie hydrauliczne działające na łopatki w celu wygenerowania ruchu obrotowego.

Zalety obejmują:

Zwarta konstrukcja

Płynna praca

Dobra wydajność pozycjonowania

Są powszechnie stosowane w automatyce przemysłowej i układach sterowania.

Hydrauliczny silnik oscylacyjny typu zębatkowego

Ten typ przekształca liniowy ruch tłoka w ruch obrotowy za pośrednictwem mechanizmu zębatkowego.

Funkcje obejmują:

Wysoki moment obrotowy

Prosta konstrukcja mechaniczna

Niezawodne działanie

Jest często stosowany w siłownikach zaworów o dużej wytrzymałości i sprzęcie przemysłowym.

Hydrauliczny silnik oscylacyjny z wałem śrubowym

Konstrukcje śrubowe zapewniają płynne przenoszenie momentu obrotowego i nadają się do zastosowań wymagających stabilnego ruchu i zmniejszonych wibracji.

Zastosowania oscylacyjnych silników hydraulicznych

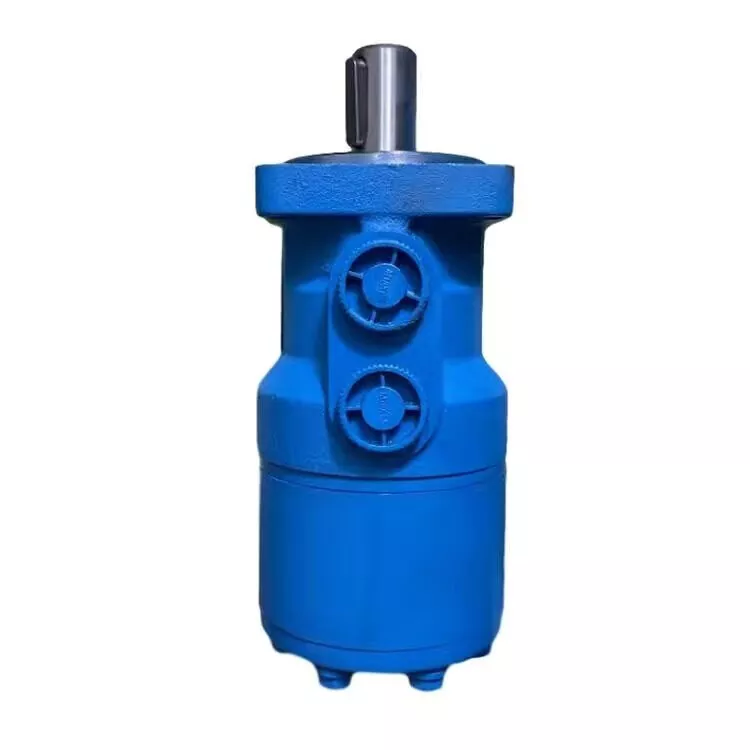

Automatyka Przemysłowa

Oscylacyjne silniki hydrauliczne stosowane są w układach zautomatyzowanych wymagających kontrolowanego ruchu kątowego, m.in.:

Ramiona robotyczne

Urządzenia mocujące

Mechanizmy pozycjonowania

Uruchamianie zaworu hydraulicznego

Duże zawory przemysłowe często wymagają niezawodnego sterowania otwieraniem i zamykaniem.

Oscylacyjne silniki hydrauliczne zapewniają niezbędny moment obrotowy do:

Zawory rurociągowe

Sprzęt naftowy i gazowy

Systemy uzdatniania wody

Maszyny budowlane

Ciężki sprzęt wymaga silnego i niezawodnego ruchu hydraulicznego.

Zastosowania obejmują:

Osprzęt do koparek

Mechanizmy podnoszące

Obrotowe platformy

Sprzęt morski

Systemy morskie często działają w wymagających środowiskach, w których rozwiązania hydrauliczne zapewniają niezawodne działanie.

Oscylacyjne silniki hydrauliczne mogą być stosowane w:

Układy kierownicze

Maszyny pokładowe

Mechanizmy kontrolne

Jak wybrać odpowiedni oscylacyjny silnik hydrauliczny?

Wybór odpowiedniego silnika wymaga oceny kilku ważnych czynników.

1. Wymagany moment obrotowy

Moment obrotowy jest jednym z najważniejszych parametrów doboru.

Użytkownicy powinni rozważyć:

Rozmiar obciążenia

Ciśnienie robocze

Margines bezpieczeństwa

Częstotliwość pracy

Silnik o niewystarczającym momencie obrotowym może nie wykonać wymaganego ruchu.

2. Wymagania dotyczące kąta obrotu

Różne zastosowania wymagają różnych zakresów oscylacji.

Przed wyborem potwierdź:

Maksymalny kąt obrotu

Dokładność pozycji zwrotnej

Wymagania dotyczące cyklu ruchu

3. Ciśnienie robocze i kompatybilność układu hydraulicznego

Silnik musi pasować do istniejącego układu hydraulicznego.

Ważne parametry obejmują:

Ciśnienie robocze

Natężenie przepływu

Rodzaj oleju hydraulicznego

Zakres temperatur

4. Środowisko instalacji

Środowisko pracy wpływa na wybór silnika.

Rozważać:

Instalacja wewnątrz lub na zewnątrz

Narażenie na wilgoć lub kurz

Wymagany poziom ochrony

Dostępność konserwacji

Wskazówki dotyczące konserwacji oscylacyjnych silników hydraulicznych

Właściwa konserwacja pomaga utrzymać stabilną wydajność i wydłużyć żywotność.

Zalecane praktyki obejmują:

Regularnie sprawdzaj jakość oleju hydraulicznego

Wymieniaj filtry zgodnie z harmonogramem konserwacji

Sprawdź uszczelki pod kątem wycieków

Monitoruj nietypowy hałas lub wibracje

Utrzymuj układy hydrauliczne w czystości

Zanieczyszczony płyn hydrauliczny jest jedną z najczęstszych przyczyn obniżonej wydajności i zużycia podzespołów.

Przyszłe trendy rozwojowe oscylacyjnych silników hydraulicznych

Wraz z rozwojem automatyzacji i inteligentnej produkcji oscylacyjne silniki hydrauliczne rozwijają się w kierunku:

Większa dokładność pozycjonowania

Bardziej kompaktowe konstrukcje

Poprawiona efektywność energetyczna

Inteligentne możliwości monitorowania

Dłuższa żywotność

Przyszłe układy hydrauliczne będą skupiać się nie tylko na mocy wyjściowej, ale także na precyzyjnym sterowaniu i inteligentnym działaniu.

Wniosek

Oscylacyjne silniki hydraulicznestanowią skuteczne rozwiązanie do zastosowań wymagających kontrolowanego ruchu kątowego i wysokiego momentu obrotowego. Ich zwarta konstrukcja, niezawodne działanie i elastyczne sterowanie czynią je cennymi komponentami w automatyce przemysłowej, maszynach, systemach zaworowych i sprzęcie o dużej wytrzymałości.
