Jak wybrać, zainstalować i konserwować obrotowe orbitalne silniki hydrauliczne, aby uzyskać maksymalną żywotność?

Ten przewodnik przebija się przez teorię, aby dostarczyć praktycznych spostrzeżeń – od doboru odpowiedniego silnika do konkretnego zastosowania, przez odpowiednie techniki instalacji, po praktyki codziennej konserwacji, które maksymalizują żywotność.

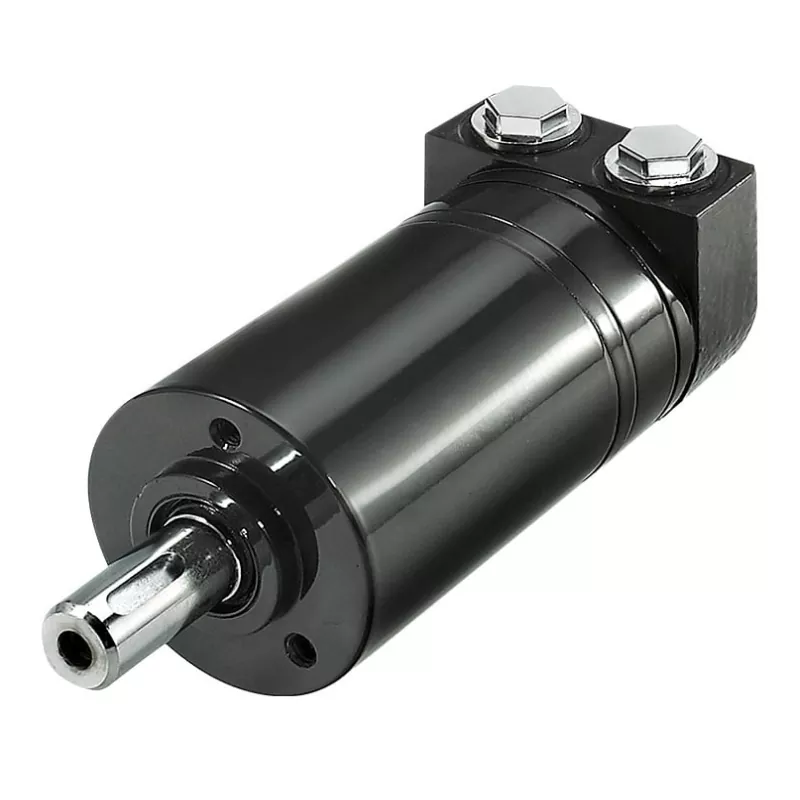

1. Podstawowa zasada działania – co sprawia, że ​​zapewnia wysoki moment obrotowy?

Serce ansilnik orbitalnyto zespół kół zębatych zazębionych wewnętrznie – wirnik (koło zewnętrzne) i stojan (koło wewnętrzne) – z krytyczną zasadą konstrukcyjną, zgodnie z którą wirnik ma o jeden ząb mniej niż stojan. Gdy płyn hydrauliczny pod ciśnieniem dostanie się do silnika, zmusza wirnik do wykonania ruchu orbitalnego (planetarnego) wewnątrz stojana. Ruch ten jest przenoszony przez wewnętrzny wał sprzęgający na wał wyjściowy, przekształcając ruch orbitalny w płynną moc obrotową.

Ta konstrukcja zapewnia zdecydowaną zaletę: Wysoki moment obrotowy przy niskiej prędkości (LSHT). W przeciwieństwie do silników łopatkowych lub tłokowych, silniki orbitalne mogą wytwarzać silny, stabilny moment obrotowy bezpośrednio przy niskich obrotach, bez konieczności stosowania reduktora. Jest to nieocenione w zastosowaniach wymagających precyzyjnej kontroli prędkości i wysokiego momentu rozruchowego przy dużych obciążeniach.

Istnieją dwie podstawowe konfiguracje stojana:

• Gerotor (jednoczęściowy stojan): Stojan to pojedynczy wewnętrzny pierścień zębaty. Ekonomiczny i niezawodny w cyklach o umiarkowanym obciążeniu.

• Geroler (stojan wyposażony w rolki): W zęby stojana wkładane są rolki lub igły, które przekształcają tarcie ślizgowe w tarcie toczne. Zapewnia to wyższą wydajność, lepszą odporność na obciążenia udarowe i znacznie dłuższą żywotność – idealne rozwiązanie do pracy przy dużych obciążeniach i wysokiej częstotliwości.

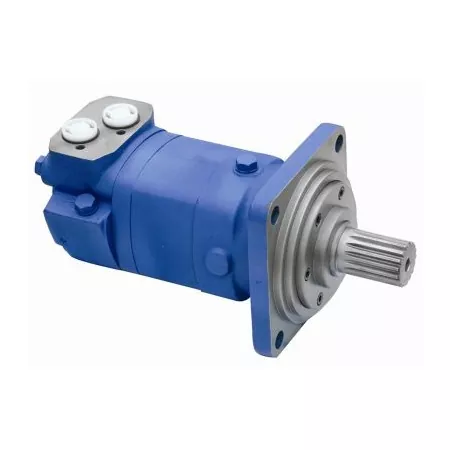

2. Praktyczny wymiar – wybór odpowiedniego „serca” dla Twojej maszyny

Nieprawidłowo dobrany silnik jest główną przyczyną przedwczesnej awarii. Niedowymiarowanie prowadzi do uszkodzeń spowodowanych przeciążeniem; nadmierne wymiary odpadów kosztują i zmniejszają ogólną wydajność systemu. Skoncentruj się na tych czterech krytycznych parametrach:

• Moment obrotowy, prędkość i pojemność skokowa (trójkąt): Pojemność skokowa (cc/obr) bezpośrednio określa wyjściowy moment obrotowy – większa pojemność skokowa oznacza więcej płynu na obrót, a zatem wyższy moment obrotowy, ale niższą prędkość maksymalną. Zawsze określaj moment rozruchowy (który jest zwykle wyższy niż moment roboczy) i wymagany zakres prędkości roboczej przed wybraniem przemieszczenia. Sprawdź krzyżowo krzywą wydajności producenta – nigdy nie wybieraj silnika pracującego w skrajnych granicach; celuj w strefę najwyższej wydajności profilu ciśnienia/przepływu systemu.

• Ciśnienie i natężenie przepływu w systemie: Sprawdź ciągłe ciśnienie robocze i maksymalny dostępny przepływ jednostki napędowej. Ciśnienie ogranicza szczytowy moment obrotowy, natomiast przepływ określa osiągalną prędkość maksymalną. Porównaj je z danymi znamionowymi silnika. Upewnij się, że maksymalne ciśnienie znamionowe silnika ma rozsądny margines bezpieczeństwa powyżej szczytowych wartości szczytowych systemu (użyj odpowiednio ustawionego zaworu nadmiarowego ciśnienia).

• Montaż i obciążenie wału: Oprócz rozstawu śrub i rozmiarów kołnierzy często pomija się nośność promieniową wału wyjściowego. Jeśli montujesz koło łańcuchowe, koło pasowe lub napęd pasowy bezpośrednio na wale, powstają znaczne obciążenia boczne. W takich przypadkach należy wybrać silnik z łożyskami o dużej wytrzymałości i zapoznać się z tabelą obciążenia promieniowego producenta. Zignorowanie tego prowadzi do szybkiej awarii łożyska i wycieku uszczelnienia.

• Wymagania środowiskowe i specjalne: W przypadku ekstremalnych temperatur otoczenia, warunków zapylonych lub środowisk o wysokiej wilgotności należy określić ulepszone uszczelki (np. Viton lub HNBR) i materiały odporne na korozję. W przypadku zastosowań wymagających dynamicznego hamowania lub wykrywania prędkości należy rozważyć zintegrowane opcje, takie jak zawory hamulcowe, tachometry lub proporcjonalne zawory sterujące.

3. Instalacja i uruchomienie – szczegóły wpływające na wydajność lub pogarszające ją

Idealnie dobrany silnik może szybko ulec awarii, jeśli zostanie nieprawidłowo zamontowany. Wykonaj poniższe kroki, które nie podlegają negocjacjom:

1. Precyzyjne ustawienie wałów: Obowiązkowe jest bezwzględne współosiowe ustawienie wału silnika i napędzanego obciążenia. Jakakolwiek niewspółosiowość kątowa lub równoległa wprowadza siły promieniowe lub osiowe, które drastycznie skracają żywotność łożyska. Użyj czujnika zegarowego lub laserowego przyrządu do ustawiania położenia i ściśle przestrzegaj tolerancji producenta (zazwyczaj bicie promieniowe ≤ 0,05 mm).

2. Prawidłowe połączenia portów: Dokładnie sprawdź identyfikację portu – ciśnienie (P), powrót (T) i spust (L). Króciec spustowy ma kluczowe znaczenie: należy go oddzielnie poprowadzić z powrotem do zbiornika przy minimalnym przeciwciśnieniu (zwykle < 5–10 barów, należy zapoznać się ze specyfikacją). Nigdy nie zatykaj otworu spustowego – spowoduje to natychmiastowe wydmuchanie uszczelki wału.

3. Płukanie układu przed uruchomieniem: Przed podłączeniem silnika przepłucz cały układ hydrauliczny (węże, zawory, chłodnice) czystym płynem, aby usunąć żużel spawalniczy, brud lub inne zanieczyszczenia pozostałe po instalacji. Zanieczyszczenia wprowadzone podczas montażu są główną przyczyną przedwczesnego zużycia.

4. Procedura wstępnego docierania: W przypadku nowych lub regenerowanych silników należy uruchomić urządzenie przy 30–50% obciążenia znamionowego na około 30–60 minut przed rozpoczęciem pracy z pełnym obciążeniem. Pozwala to na prawidłowe dopasowanie wewnętrznych kół zębatych i łożysk oraz stabilizację luzów wewnętrznych, znacznie zwiększając długoterminową trwałość.

4. Codzienna konserwacja i szybka diagnostyka usterek

Pamiętaj o złotej zasadzie: 90% awarii silników hydraulicznych wynika z zanieczyszczenia płynu lub niewłaściwej temperatury płynu. Konserwacja nie jest opcjonalna – to ratunek dla Twojego sprzętu.

Zarządzanie płynami – Twój priorytet numer 1:

• Czystość: Cząsteczki stałe działają jak ścierny środek docierający, niszcząc precyzyjnie obrobioną parę rotor-stator. Zwiększa to przecieki wewnętrzne, zmniejsza wydajność objętościową i zmniejsza moment obrotowy. Ustaw poziom czystości ISO 4406 18/16/13 lub wyższy i regularnie sprawdzaj/wymieniaj filtry przewodu powrotnego. Zastosować wskaźnik różnicy ciśnień na obudowie filtra.

• Lepkość i temperatura: Optymalny zakres lepkości wynosi 20–43 cSt w temperaturze 50°C. W przypadku pracy ciągłej utrzymuj temperaturę oleju poniżej 60°C; nigdy nie przekraczać 85°C, nawet w szczytach. Wysokie temperatury rozrzedzają olej, zmniejszając smarowność i przyspieszając degradację uszczelek. Niskie temperatury zwiększają opór lepkości, powodując kawitację i powolny rozruch. W razie potrzeby zamontuj wskaźnik temperatury i chłodnicę.

• Nigdy nie mieszaj rodzajów płynów: Absolutnie NIE używaj oleju silnikowego jako substytutu płynu hydraulicznego. Ich pakiety dodatków są niekompatybilne. Mieszanie może spowodować pęcznienie uszczelki, pienienie, lakierowanie i katastrofalną awarię. Zawsze używaj płynu hydraulicznego zalecanego przez OEM.

Tabela szybkiej diagnostyki usterek

Zaplanowane kontrole stanu zdrowia

Uwzględnij je w swoim planie konserwacji zapobiegawczej:

• Co tydzień: Sprawdź temperaturę obudowy zewnętrznej (użyj termometru na podczerwień) i słuchaj, czy nie słychać nietypowych pukań lub pisków.

• Co miesiąc: Sprawdź wszystkie złącza węży i ​​uszczelki pod kątem zacieków.

• Co kwartał: Pobierz próbkę oleju i wyślij ją do analizy spektrometrycznej – rosnący poziom cząstek żelaza, miedzi lub krzemu jest wczesnym sygnałem ostrzegawczym wewnętrznego zużycia na długo przed zauważalnym spadkiem wydajności.

Obrotowyorbitalny silnik hydraulicznyjest solidnym i niezawodnym koniem pociągowym, jeśli jest właściwie traktowany. Sukces opiera się na trzech filarach: dokładnym dopasowaniu rozmiaru do rzeczywistego profilu obciążenia, montażu z chirurgiczną precyzją oraz utrzymaniu dobrego stanu płynów jako dyscypliny niepodlegającej negocjacjom. W razie wątpliwości zawsze odwołuj się do specyficznych krzywych wydajności producenta i okresów międzyobsługowych – i nie wahaj się zaangażować inżynierów ds. zastosowań w przypadku złożonych cykli pracy lub niestandardowych integracji.

Jeśli potrzebujesz dalszego opracowania dowolnego konkretnego aspektu – takiego jak szczegółowe obliczenia obciążenia promieniowego, dobór zintegrowanego zaworu lub opcje uszczelniania w wysokiej temperaturze – daj mi znać, a będę mógł rozwinąć.
